COMMENT PRENDRE LES DIMENSIONS D'UNE FENÊTRE ?

Savoir bien prendre les mesures est essentiel pour commander une fenêtre sur mesure en ligne. Cependant, cette étape est souvent redoutée par de nombreuses personnes, principalement par crainte de commander une menuiserie inadaptée. Pourtant, il est à la portée de tout bricoleur de prendre des mesures précises, et dans ce guide, nous vous expliquerons étape par étape la procédure à suivre.

COMMENT MESURER UNE FENÊTRE : PROCÉDER ÉTAPE PAR ÉTAPE

Que ce soit pour installer des fenêtres dans une nouvelle construction ou pour remplacer celles de votre domicile actuel, la méthode de mesure des fenêtres demeure la même. Les points de mesure peuvent varier en fonction du type d'installation, mais en suivant précisément les différentes étapes, le processus reste assez simple.

LE MATÉRIEL NÉCESSAIRE

Pas besoin de matériel complexe pour prendre les mesures de vos fenêtres. Un simple mètre ruban suffit, accompagné d'un papier et d'un crayon pour noter les mesures. Si vous disposez d'un plan de votre habitation, cela peut être utile, mais il est recommandé de vérifier les mesures manuellement.

DÉTERMINER LE TYPE DE POSE DE VOS FENÊTRES

La manière de mesurer une fenêtre dépend du type de pose. Il en existe 4 : en applique, en tunnel, en feuillure et en rénovation.

PRENDRE DES COTES SELON LA POSE

Une fois que le type de pose a été déterminé, il est temps de prendre les mesures des fenêtres.

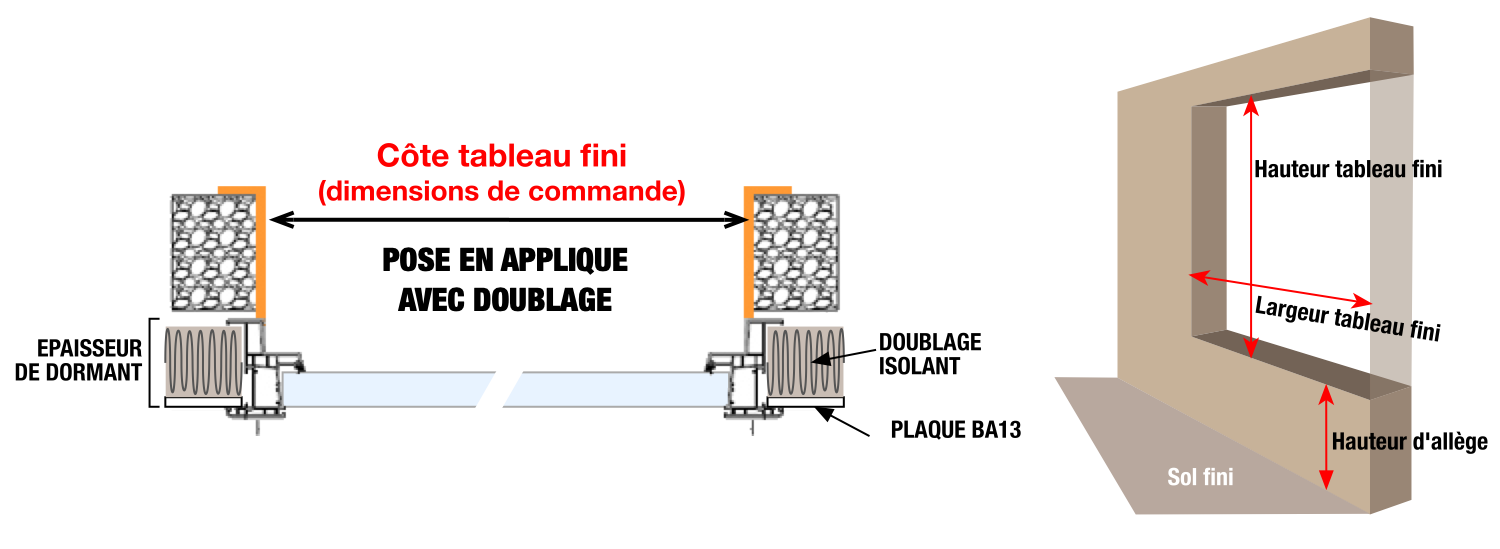

La méthode de pose en Applique est la plus répandue : la menuiserie est installée en façade, directement contre le mur intérieur de la maçonnerie. Elle repose sur la partie saillante de l'appui maçonné à l'intérieur. Ce type de pose est généralement privilégié pour les nouvelles constructions en briques ou parpaings, d'où son appellation courante de "pose en neuf". Toutefois, il peut également être utilisé en cas de rénovation avec une dépose totale des anciennes menuiseries. Pour la pose en applique, les dimensions à prendre en compte sont celles appelées "cote tableau fini". Ces mesures correspondent à l'ouverture une fois que la finition extérieure, telle que l'enduit, le bardage ou l'isolation extérieure, a été réalisée. Ces mesures sont normalement indiquées sur le plan de votre maison, mais il est recommandé de les vérifier manuellement en utilisant la méthode suivante (en prenant toujours plusieurs points de mesure) : • Mesure de la hauteur tableau fini• Mesure de la largeur tableau fini• Mesure de l’allège pour déterminer la hauteur de la poignée. Veuillez noter qu'il peut être nécessaire de respecter une épaisseur minimale du dormant en fonction du type de menuiserie et de sa configuration (volet roulant, serrure, etc). Cela doit être pris en compte si votre mur est composé de plusieurs couches de maçonnerie. Il est important de savoir que cette méthode de pose permet une isolation intérieure efficace, ce qui résout les problèmes de ponts thermiques. Le dormant de la menuiserie qui dépasse du mur intérieur correspondra à l'épaisseur de votre isolation et de votre revêtement intérieur.

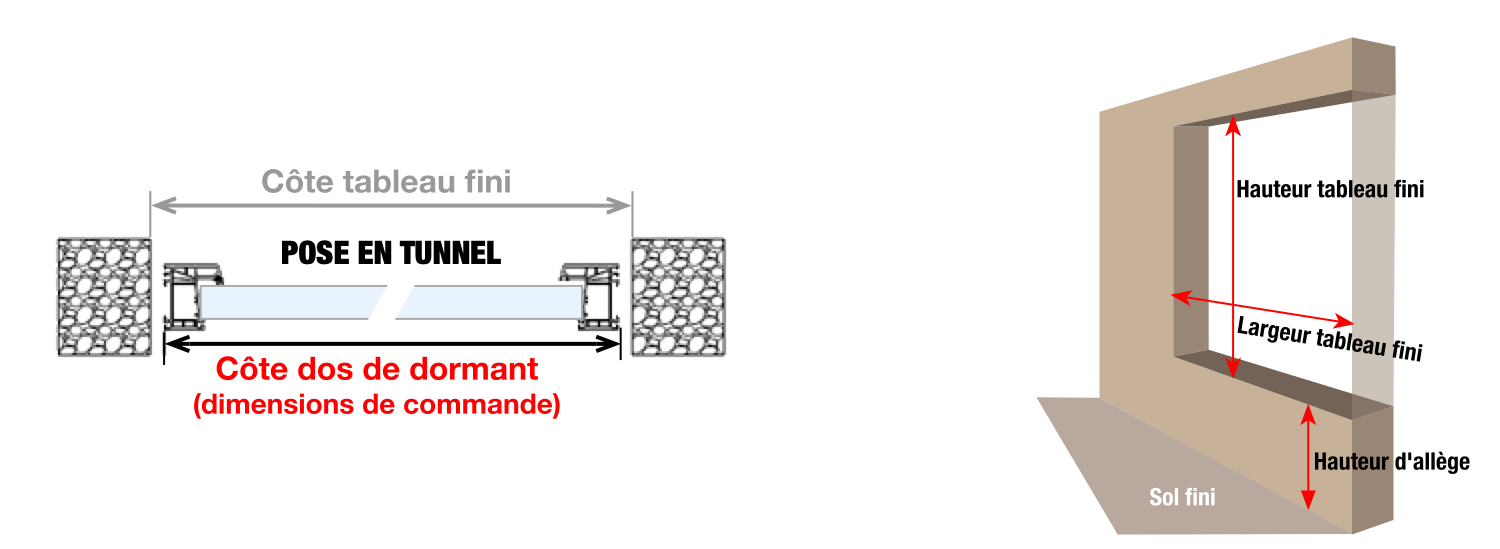

La pose en Tunnel est une méthode fréquemment employée dans les maisons anciennes construites en pierre ou à colombage. Elle est également utilisée dans les nouvelles constructions en bois. Cette technique implique d'installer la menuiserie à l'intérieur de l'épaisseur du mur. Pour la pose en tunnel, les dimensions à prendre en compte sont les cotes tableau, qui correspondent à la taille de l'ouverture (sans inclure la finition extérieure, contrairement aux poses en applique). Lors de la mesure d'une fenêtre pour une pose en tunnel, il est recommandé de procéder avec trois points de mesure et de retenir la plus petite valeur. • Mesure de la hauteur tableau• Mesure de la largeur tableau• Mesure de l’allège pour déterminer la hauteur de la poignée. Il faut savoir que la pose en tunnel nécessite un jeu, qui sera automatiquement déduit en usine, afin que les fenêtres puissent rentrer dans les trous sans forcer et en laissant un espace suffisant pour poser le joint d’étanchéité. Il correspond à 10 mm en largeur et 5 mm en hauteur.

La pose en feuillure est spécifique aux constructions anciennes. Cette méthode implique la dépose complète de la fenêtre existante afin de la remplacer par une nouvelle qui sera insérée dans des encoches spéciales appelées feuillures, prévues dans la maçonnerie.

La feuillure est une encoche dans le mur qui permet d'encastrer le dormant d'une fenêtre.

Il s'agit en fait une d'une pose tunnel, mais au lieu de positionner la menuiserie au milieu du mur, elle vient se positionner dans cette encoche. Les dimensions à noter sont donc celles dos de dormant qui correspondent aux dimensions dites fond de feuillure auxquelles vous allez déduire un jeu de pose afin que la menuiserie puisse entrer sans forcer (5mm en hauteur, 5mm à gauche et 5mm à droite).

La pose en rénovation est idéale pour les maisons déjà habitées où les occupants souhaitent éviter de gros travaux. Cette méthode consiste à retirer les battants existants et à fixer une fenêtre complète sur le cadre de bois existant. Cependant, il faut noter qu'elle entraîne une réduction de la surface vitrée et, par conséquent, une diminution de la luminosité. Il est important de prendre conscience de cet aspect avant de choisir ce type de pose. Si cela constitue un inconvénient, il faudra envisager une autre méthode avec une dépose totale des anciennes menuiseries, ce qui impliquera des travaux de maçonnerie et de finition des murs (peinture ou tapisserie). De plus, lors du choix de la pose en rénovation, il est essentiel de vérifier attentivement l'état du cadre des fenêtres, car cette méthode ne peut être utilisée que si le cadre est en bon état. Il est également nécessaire de contrôler l'étanchéité de la structure en effectuant des sondages avec un tournevis à plusieurs endroits : si le tournevis s'enfonce dans le bois, il faut envisager de remplacer la structure dans son intégralité.

Dans les constructions anciennes, des encoches en pierre étaient pratiquées dans la maçonnerie pour accueillir les dormants en bois. Lors d'une rénovation complète, où les anciennes menuiseries sont entièrement retirées, ces encoches ou feuillures sont utilisées pour installer les nouvelles fenêtres. Cette méthode offre l'avantage d'augmenter la luminosité, car le dormant n'occulte pas une partie de la surface vitrée en étant à l'extérieur du tableau, contrairement à une pose en tunnel. De plus, elle permet de réduire les ponts thermiques. • Mesure de la hauteur tableau• Mesure de la largeur tableau• Mesure de l’allège pour déterminer la hauteur de la poignée. Il faut savoir que la pose en tunnel nécessite un jeu, qui sera automatiquement déduit en usine, afin que les fenêtres puissent rentrer dans les trous sans forcer et en laissant un espace suffisant pour poser le joint d’étanchéité. Il correspond à 10 mm en largeur et 5 mm en hauteur. Il est fréquent de constater des écarts de dimensions entre les feuillures et le dormant. Cependant, il existe des solutions adaptées à chaque situation. Il est bon de savoir que les fenêtres en PVC ont généralement un dormant de 70 mm, tandis que les fenêtres en aluminium peuvent avoir une dimension légèrement différente. Les baies coulissantes en aluminium peuvent également présenter des dimensions spécifiques. Pour obtenir des informations plus précises, notre équipe technique sera en mesure de vous renseigner. Si vous constatez un écart au niveau de la largeur, cela signifie que les feuillures sont plus larges que le dormant de la nouvelle menuiserie. La solution est simple : l'espace non utilisé dans les feuillures peut être comblé. En revanche, si l'écart concerne l'épaisseur et que les feuillures sont moins profondes que le nouveau dormant, deux solutions sont possibles. Vous pouvez soit creuser le fond de la feuillure pour que la fenêtre soit alignée sur le mur, soit ajouter des plaques de plâtre au mur afin de compenser la différence de niveau. Pour la pose en rénovation, les dimensions à prendre en compte sont les cotes "dos de dormant" ou "côtes de passage". Cela implique de mesurer la taille de l'ouverture du dormant de la fenêtre existante. Il est recommandé de prendre trois points de mesure et de conserver la valeur la plus petite. • Mesure de la hauteur "dos de dormant"• Mesure de la largeur "dos de dormant"• Mesure de l’allège pour déterminer la hauteur de la poignée. Il faut savoir que, comme la pose en tunnel, celle en rénovation nécessite un jeu, qui sera également déduit en usine. Il doit permettre à la fenêtre d’être installée sans forcer et en laissant un espace suffisant pour poser le joint d’étanchéité. Les dimensions de ce jeu sont automatiquement déduites en usine, vous n'avez pas à vous en occuper lors de la prise de vos mesures.

QUELQUES CONSEILS PRATIQUES

Nous recommandons de procéder aux mesures en utilisant trois points à la fois sur l'axe horizontal et vertical, et de retenir uniquement la valeur la plus petite. Lorsque vous installez des fenêtres dans une ancienne maison, il est important de vérifier l'équerrage de l'ouverture. En effet, les anciennes constructions ne sont pas toujours parfaitement droites et peuvent avoir subi des déformations au fil du temps. Si nécessaire, des travaux de maçonnerie seront nécessaires pour corriger cela. En général, il est recommandé de porter une attention particulière à l'état de la maçonnerie de l’ouverture. Dans tous les cas de poses et pour s'assurer du bon fonctionnement des menuiseries, il convient de régler les gâches et de remettre la cale d'étanchéité à l'axe des 2 vantaux dans le cas d'un coulissant

LES PLUS DE FRAL FERMETURES

Avant chaque commande, notre équipe effectue une étape de vérification technique pour s'assurer que celle-ci correspond aux besoins du client. Nous vérifions avec soin que les mesures ont été prises correctement et nous vous rappelons que le jeu requis pour les poses en tunnel et en rénovation sera automatiquement déduit lors de la fabrication en usine. Si vous avez une maison à ossature en bois ou une isolation par l'extérieur, nous proposons des tôles en aluminium, disponibles en versions droites ou rondes, pour habiller votre tableau. Toutes nos tôles sont fabriquées sur mesure, en fonction des dimensions de la fenêtre et de l'épaisseur du mur. Cet habillage offre une finition impeccable. Lexique des termes employés. Vous trouverez ci-dessous un lexique des termes techniques employés dans ce tutoriel.

Allège : Partie du mur entre le sol fini et l’appui de la fenêtre qui sert à mesurer la hauteur de la poignée

Côte : Dimension

Dépose : Enlèvement total de l’ancienne menuiserie.

Dormant : Partie fixe des fenêtres, leur encadrement

Feuillure : Angle d’équerre fait au sein d’un mur pour accueillir le cadre de la menuiserie.

Ouvrant : Partie mobile des fenêtres.

Tableau : Partie de l’encadrement qui est en dehors de la fermeture.

VOS PRISES DE DIMENSIONS SONT-ELLES BONNES ?

Nous comprenons que le domaine de la menuiserie puisse sembler complexe sur le plan technique. C'est pourquoi notre équipe technique est à votre disposition pour vous aider en cas de doute. N'hésitez pas à nous contacter par téléphone ! Chez Fral Fermetures la satisfaction de nos clients est au cœur de nos préoccupations. N'oubliez pas de jeter un coup d'œil à nos options de fenêtres sur mesure en PVC, en bois et même des fenêtres triangulaires. Nous proposons également des châssis composés sur mesure, des fenêtres coulissantes en aluminium, des guides sur la pose de fenêtres, ainsi que des fenêtres en aluminium sur mesure. Ne partez pas sans explorer toutes ces possibilités.
